About 検査について
検査について

お客様のご要望に応じて各種非破壊検査・寸法測定を実施し、
製品や構造物の安全と安心をご提供させて頂いております。

  • 検 査について 画像
  • 検 査について 画像
  • 検 査について 画像

PRECISION MEASUREMENT
精密検査

当社は、20℃±0.5℃で温度管理された恒温室で
精密部品の寸法測定を実施しています。

超高精度三次元測定(PRISMO ULTRA)

  • 超高精度三次元測定(PRISMO ULTRA) 画像
  • 最高水準の高精度測定を実現。
    ZEISS PRISMOシリーズ最上位モデル
    高精度部品の研究開発や基準ゲージの校正検査など、
    極めて高い精度を要求される測定に応えるために誕生した
    三次元座標測定機です。
    当社のPRISMOにはロータリテーブルも付属しています。

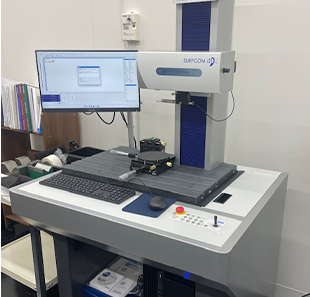

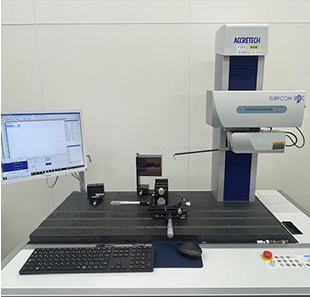

  • 輪郭形状測定
    (SURFCOM NEX 040 DX2-14)

    輪郭形状測定(SURFCOM NEX 040 DX2-14) 画像

    傾斜面や起伏形状、R面のある表面粗さ・輪郭
    形状をワントレースで効率良く評価。

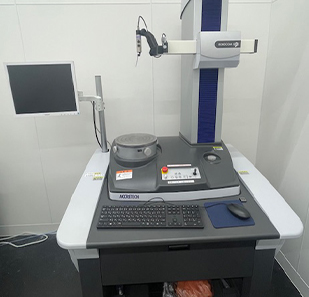

  • 真円度・円筒形状測定
    (RONDCOM NEX 200 DX2-14)

    真円度・円筒形状測定(RONDCOM NEX 200 DX2-14) 画像

    充実した機能を搭載し、機械加工部品の高精度
    測定の要求に応えるトップクラスの
    高精度真円度・円筒形状測定機。

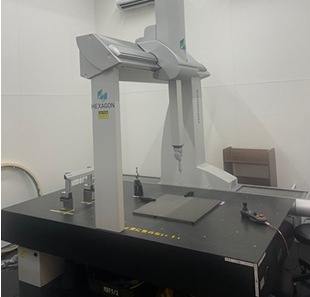

  • 高精度三次元測定機(GLOBAL Performance)

    高精度三次元測定機(GLOBAL Performance) 画像

    最適かつ高剛性に優れた構造で、
    同一サイズの機械と比較し、精度の高い測定を
    することが可能です。トリシジョン構造を
    採用しており、機械重心を測定対象物の近くに
    置くことができるため、高い精度確保が
    可能となります。

  • 画像寸法測定器(iM-7500)

    画像寸法測定器(iM-7500) 画像

    対象物をステージに置きボタンを押すだけの
    簡単操作で高精度測定を実現した、まったく
    新しい投影機 / 測定顕微鏡 / 画像寸法測定器。
    対象物のシビアな位置決め不要で、複数箇所を
    わずか数秒で測定可能。測定者によるバラつきを
    完全に無くすことができ、寸法測定の
    自動化・短縮化を実現します。

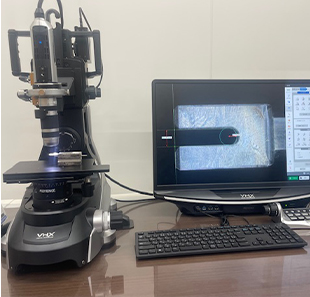

  • マイクロスコープ(VHX-8000)

    マイクロスコープ(VHX-8000) 画像 マイクロスコープ(VHX-8000) 画像

    高度な観察性能と多彩な解析機能を備えた優れたマイクロスコープです。
    高解像度の画像観察や自動フォーカス機能を備えており、幅広い用途で活用できます。

NON-DESTRUCTIVE TESTING
非破壊検査

  • 放射線透過試験

    検体に放射線を照射して透過後の放射線の強弱差をフィルム上に濃淡の像として現像することで、欠陥の有無や形状を検出します。

    エックス線 撮影風景
    エックス線 撮影風景
    デジタル画像処理機
    デジタル画像処理機
    透過写真
    透過写真

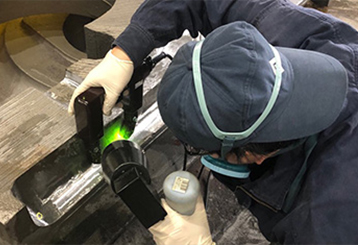

  • 磁気探傷試験

    磁性体を磁化したとき、表面または近傍に欠陥があると磁束が漏洩します。漏洩した磁束を、
    磁粉(強磁性体の粉末)を用いて検出することで、欠陥の場所や形状を知ることができます。

    極間法
    極間法
    プロッド法
    プロッド法
  • 浸透探傷試験

    目視検査では発見が困難な表面の微細な欠陥を可視化する検査です。

    染色浸透探傷試験
    染色浸透探傷試験
    蛍光浸透探傷試験
    蛍光浸透探傷試験

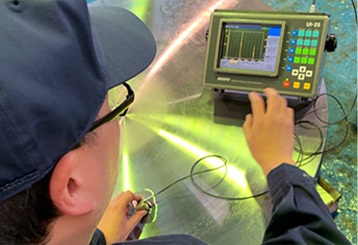

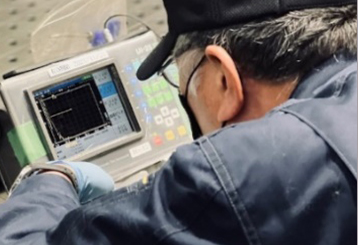

  • 超音波探傷試験

    試験体に内部欠陥が存在するとき、検体に入射した超音波は、欠陥によって反射または散乱します。
    この現象を利用して、内部欠陥の有無や形状を検査します。

    金属材料の探傷
    金属材料の探傷
    溶接部の探傷
    溶接部の探傷
  • 内視鏡試験

    高性能のビデオスコープを用いて内部の異物を見つけ出します。

    金属材料の探傷風景
    溶接部の探傷風景

Contract Inspection
受託検査サービス

非破壊検査員がいないので検査ができない。
検査員不足で検査工程で遅れがでてしまう。
測定機の価格が高くて、手が出ず測定できない。
複雑な形状で測定が難しすぎて評価ができない。

このような問題は実際にものづくりをしていると間違いなく、直面する課題です。

課題を解決するために、
当社はお客様が丹精込めて製作した部品の品質保証をお手伝いする、受託検査サービスを
展開しております。
当社が保有する機器、培った技術を用いて、精密測定、非破壊検査、お客様立会検査代行、 国内外の出張検査、プラントへの現地出張などニーズに応じた最適なご提案を致します。
ご依頼いただきました製品検査は有資格者が対応し、
試験報告書にて品質を保証致します。

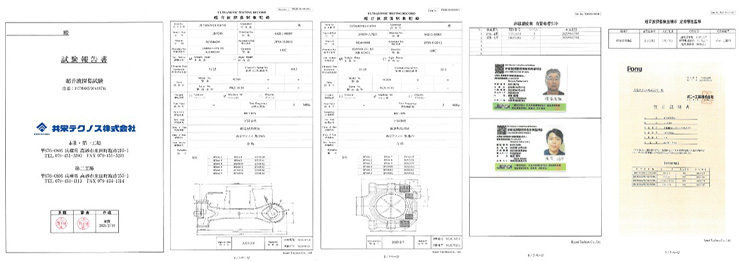

試験報告書(例)

試験報告書(例)

Type 検査の種類
資格保有数一覧

◆ (社)日本非破壊検査協会(JSNDI)
  非破壊試験技術資格(JIS Z 2305)
浸透探傷試験技術者(PT) レベル3 2名
  放射線透過試験技術者(RT) レベル3 2名
  超音波探傷試験技術者(UT) レベル3 2名
  浸透探傷試験技術者(PT) レベル2 28名
  放射線透過試験技術者(RT) レベル2 8名
  磁気探傷試験技術者(MT) レベル2 11名
  超音波探傷試験技術者(UT) レベル2 9名
  渦電流探傷試験技術者(ET) レベル2 5名
  漏れ試験(LT) レベル2 1名
◆ 厚生労働省/労働基準局 X線作業主任者   7名
  γ線作業主任者   4名
  機械検査技能士(1級)   2名
  機械検査技能士(2級)   5名
◆ (社)日本非破壊検査協会(JSNDI)
  非破壊試験技術資格(JIS Z 2305)
浸透探傷試験技術者(PT) レベル3:2名
放射線透過試験技術者(RT) レベル3:2名
超音波探傷試験技術者(UT) レベル3:2名
浸透探傷試験技術者(PT) レベル2:28名
放射線透過試験技術者(RT) レベル2:8名
磁気探傷試験技術者(MT) レベル2:11名
超音波探傷試験技術者(UT) レベル2:9名
渦電流探傷試験技術者(ET) レベル2:5名
漏れ試験(LT) レベル2:1名
◆ 厚生労働省/労働基準局 X線作業主任者 7名
γ線作業主任者 4名
機械検査技能士(1級) 2名
機械検査技能士(2級) 5名

Type 検査の種類
検査実績例

浸透探傷試験(PT) ・ガスタービン部品溶接部 溶剤除去性 蛍光浸透探傷試験
  ・ガスタービン部品溶接部 溶剤除去性 染色浸透探傷試験
  ・車両関係アルミ製品 溶接部 溶剤除去性 染色浸透探傷試験
放射線透過試験(RT) ・二重管溶接部 エックス線放射線透過試験
  ・中型鋳造部品補修後 エックス線放射線透過試験
  ・アルミ鋳造品 エックス線放射線透過試験
  ・ガスタービン部品溶接部 エックス線放射線透過試験
  ・各種配管溶接部 エックス線放射線透過試験
磁気探傷試験(MT) ・大型鋳造部品 プロッド法 磁気探傷試験
  ・建機用大型ギヤ 溶接部 極間法 磁気探傷試験
  ・車両部品 溶接部 極間法 磁気探傷試験
超音波探傷試験(UT) ・ボイラ関係 肉厚測定
  ・鍛工用素材 垂直探傷法 超音波探傷試験
  ・建機用大型ギヤ 溶接部 斜角探傷法 超音波探傷試験
  ・三菱製 鋳造部品 肉厚測定
品質保証業務代行 ・大手メーカー様 品質保証業務代行(三次元測定、外観検査、記録作成、出荷梱包)
  ・中小メーカー様 非破壊検査 立会検査業務代行
  ・金属部品加工メーカー様 精密加工部品 寸法測定業務代行
検査員派遣 ・海外への非破壊検査員の出張対応
  ・各種プラント定検工事 非破壊検査員の現地応援派遣の対応
  ・大手検査会社様へ非破壊検査請負及び技術者派遣対応
浸透探傷試験(PT) ・ガスタービン部品溶接部 溶剤除去性 蛍光浸透探傷試験
・ガスタービン部品溶接部 溶剤除去性 染色浸透探傷試験
・車両関係アルミ製品 溶接部 溶剤除去性 染色浸透探傷試験
放射線透過試験(RT) ・二重管溶接部 エックス線放射線透過試験
・中型鋳造部品補修後 エックス線放射線透過試験
・アルミ鋳造品 エックス線放射線透過試験
・ガスタービン部品溶接部 エックス線放射線透過試験
・各種配管溶接部 エックス線放射線透過試験
磁気探傷試験(MT) ・大型鋳造部品 プロッド法 磁気探傷試験
・建機用大型ギヤ 溶接部 極間法 磁気探傷試験
・車両部品 溶接部 極間法 磁気探傷試験
超音波探傷試験(UT) ・ボイラ関係 肉厚測定
・鍛工用素材 垂直探傷法 超音波探傷試験
・建機用大型ギヤ 溶接部 射角探傷法 超音波探傷試験
・三菱製 鋳造部品 肉厚測定
品質保証業務代行 ・大手メーカー様 品質保証業務代行(三次元測定、外観検査、記録作成、出荷梱包)
・中小メーカー様 非破壊検査 立会検査業務代行
・金属部品加工メーカー様 精密加工部品 寸法測定業務代行
検査員派遣 ・海外への非破壊検査員の出張対応
・各種プラント定検工事 非破壊検査員の現地応援派遣の対応
・大手検査会社様へ非破壊検査請負及び技術者派遣対応

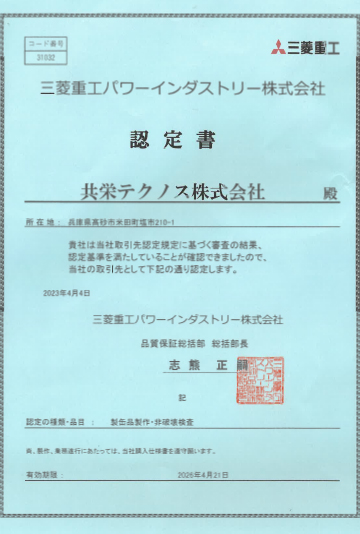

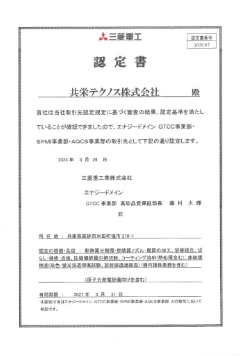

Certification 検査業務認定
検査業務認定

大手メーカー様の検査業務認定を有しております。

大手メーカー様との検査業務の実績が数多くあります。長期に渡って認定を有し続けております。
品質管理、品質保証の両面において信頼性の高い仕事をさせていただきます。

  • 三菱重工パワー株式会社

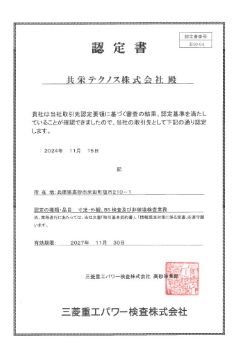

  • 三菱重工パワー検査株式会社

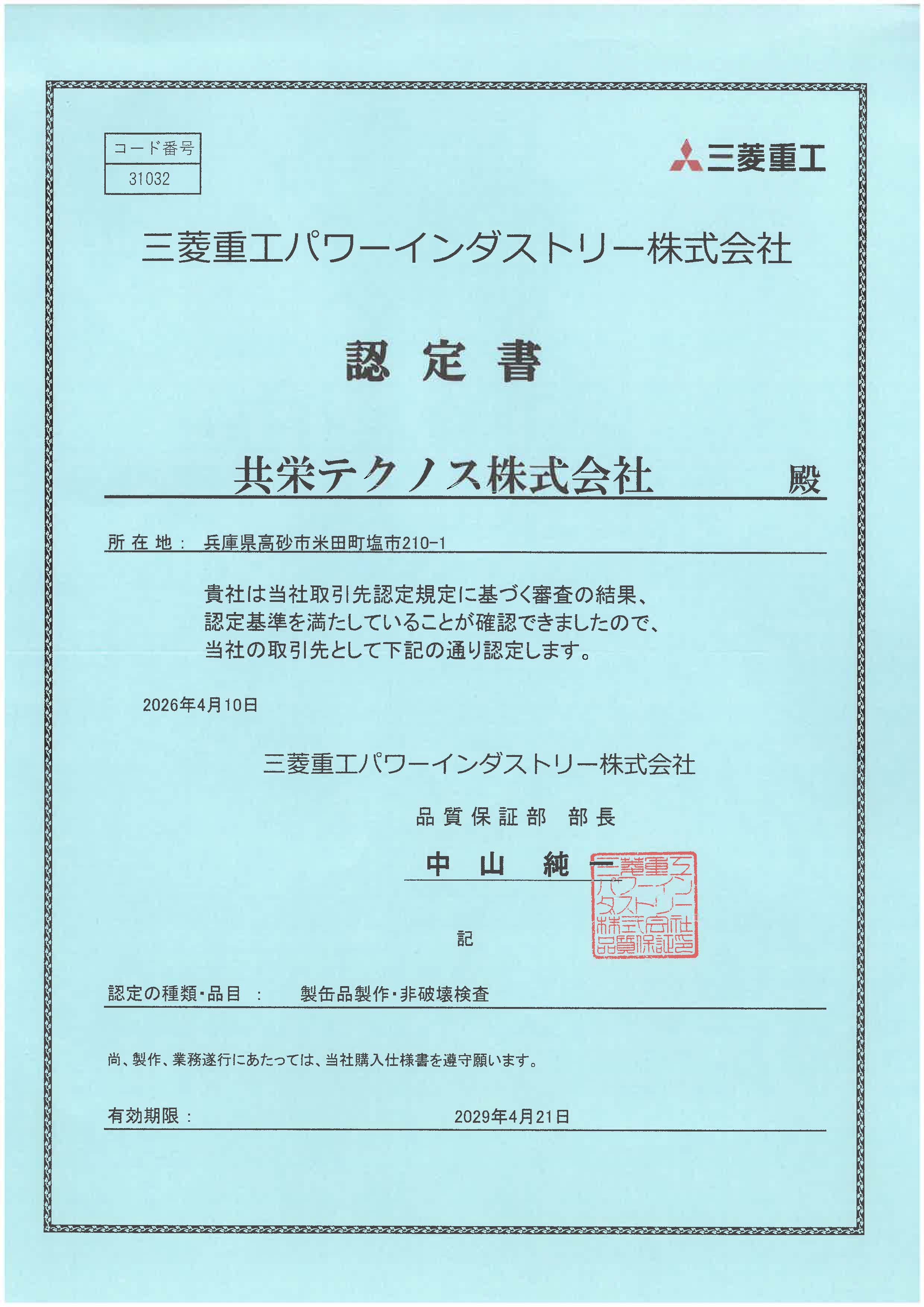

  • 三菱重工パワーインダストリー株式会社
